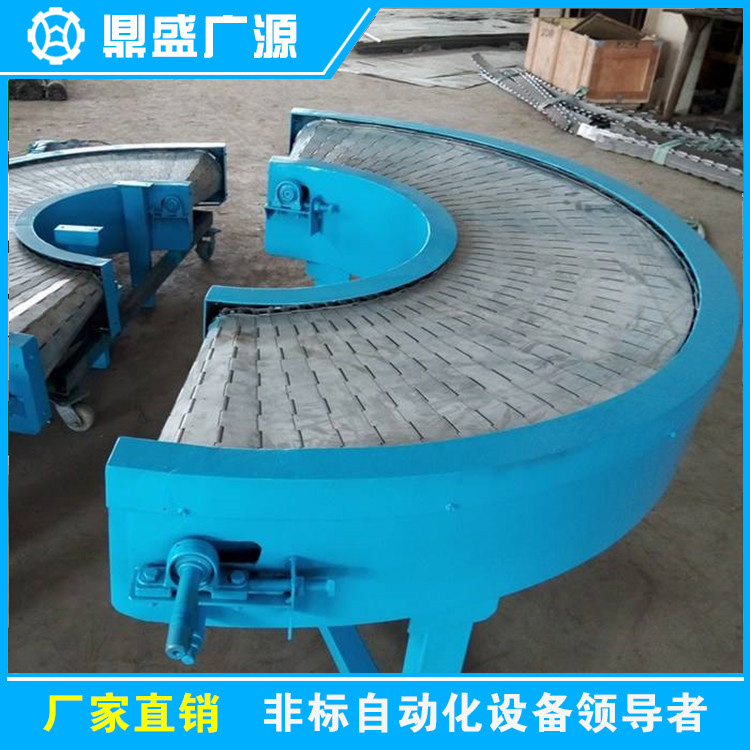

链板转弯机01

皮带转弯机：

皮带转弯输送机是一种使用非常广泛的输送流水线，运用于输送带与输送带之间弯角的连续或间歇运动来输送各种轻重不同的物品。适合中小型产品的组装或输送，可采用单皮带，双皮带，多层皮带输送。速度可调，角度:45度，90度，180度.

选型要点：

    1）机架可采用碳钢、不锈钢制作。

　　2）皮带可根据用户需要选用相应性能要求和不同材质、规格的皮带。　

　　3）驱动电机可根据用户需要设置在机架下面或机架上面。

　　4）有速度调节要求的用户可选择变频调速或采用无级变速的减速电机。

使用范围：

选择转向角：0～180。均可实现

带宽:500mm～1400mm

机型：所有型式带式输送机

转折次数：l～2次阻力系数：K=1．08～1．12

特点编：

1、节省岗位设置：不需要专人看护，如同巡视皮带机中间装置一样，定时巡查即可，故障易发现，易排除。

2、使用简便：调试原理同普通带式输送机，任何一个皮带机的操作人员均能调试

3、维护简易：只有异型滚筒式易损件，其余为常用件，用户可以自行维护修理，不需专门人才。

4、安装方便：地锚、混凝土基础、点柱均可实现

5、减少设备初期投入：每台转弯装置可代替一部皮带机的头、尾、张紧、电缆电控、储带。其铺设和安装工作量均大大节省。

6、保持皮带机的原有特性：原皮带机安装转弯装置后，其各种输送参数特性不会改变。

7、便于推广应用：由于是成熟的新技术，且经济效益显著，易列入矿上的新产品或创新产品推广应用的计划，便于推广和总结

8、节能效果显著：由于减少装机容量，运行过程中可以节省大量电耗。有下运段时，解决下运制难题，提高系统安全性、可靠性。

9、适用性强：可以与任何规格皮带机使用。

10、运营成本低：设备拆装运输方便，可长期反复使用；系统简化、故障率低；省人、节能，维护费用低，经济效益显著。

滚筒转弯机：

用输送机之间易于衔接过滤，可用多条滚筒线及其它输送设备或专机组成复杂的物流输送系统以及分流合流系统，完成多方面的工艺需要，应用非常广泛。

转弯滚筒输送机的主要材质：碳钢、不锈钢、铝材、PVC、塑钢。

转弯滚筒输送的驱动方式有：减速电机驱动、电动辊筒驱动。

应用范围有：电子、饮料、食品、包装、机械、电子、轻工、烟草、化工、医药、橡塑、汽摩、物流等行业。

传动方式有：单链轮、双链轮、O型皮带、平面摩擦传动带、同步带等、线轴驱动。

主要参数：

1、输送物体的长度、宽度和高度;

2、每一输送单元的重量;

3、输送物的底部状况;

4、有无特殊工作环境上的要求(比如:湿度，高温，化学品的影响等);

5、输送机属于无动力式或电机带动式。

6、转弯输送的角度(如90度转弯,45度转弯,180度转弯)。

为确保货物能够平稳输送，必须在任何时间点都至少有三只辊筒与输送物保持接触。对软袋包装物必要时应加托盘输送。

注意事项：

1、辊筒的长度选择:不同宽度的货物应选适合宽度的辊筒，一般情况下采用"输送物+50mm"。

2、辊筒的壁厚及轴径选择:按照输送物的重量平均分配到接触的辊筒上，计算出每支辊筒的所需承重，从而确定辊筒的壁厚及轴径。

3、辊筒材料及表面处理 :根据输送环境的不同，确定辊筒所采用的材质和表面处理(碳钢镀锌、不锈钢、发黑还是包胶)。

4、选择辊筒的安装方式 :根据整体输送机的具体要求，选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。 对于弯道机的锥形辊筒，其辊面宽度及锥度视货物尺寸和转弯半径而定。
